VOLTAJES EN LA RASPBERRY PI

La alimentación en la Raspberry Pi se realiza mediante una conexión micro USB, similar al que utilizan la mayor parte de los cargadores de los Smartphones actuales.

Para comprobar si el suministro eléctrico es correcto, dentro de la placa se encuentran dos puntos TP1 (Positivo) y TP2, (Negativo). Cuando se mide la corriente con un multímetro en posición de Corriente Continua y escala de 20V, debe ofrecer un resultado similar a 5V.

MEDICIÓN TP1  y TP2

Dentro de los pines GPIO hay dos que dan de manera continua 5V y 3.3V, que son especialmente útiles para probar circuitos. En la imagen inferior, los localizamos en las posiciones 1 y 2, mientras que tierra es el 6.

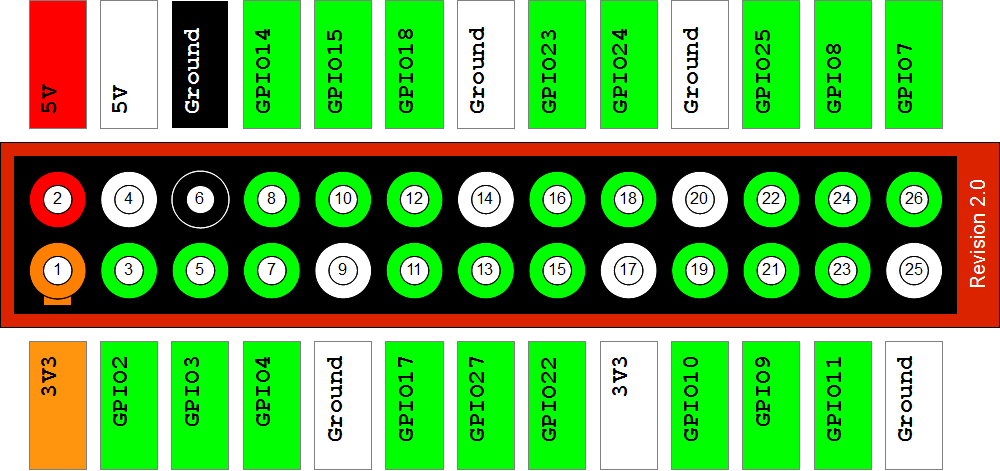

PINES GPIO RASPBERRY PI V 2.0.

MEDICIÓN DE LOS PINES DE 3.3V

MEDICIÓN DE 5V

Si que habrá que tener en cuenta en futuras experienias, que hay que tener especial cuidado con el consumo de los dispositivos que se conectan a través de GPIO, en concreto, la máxima intensidad demandada por los dispositivos puede ser de 300 mA (1000mA - 700mA). En caso de sobrepasar esos límites, seguramente estropearemos la placa.
